1、如下所示，打开Proe软件，新建一缺省的实体零件，
2、如下所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。
3、如下所示，激活圆命令，以坐标原点为圆心，画两个圆，双击修改大圆直径ø100，小圆直径ø90，点击√，完成并退出草绘。；

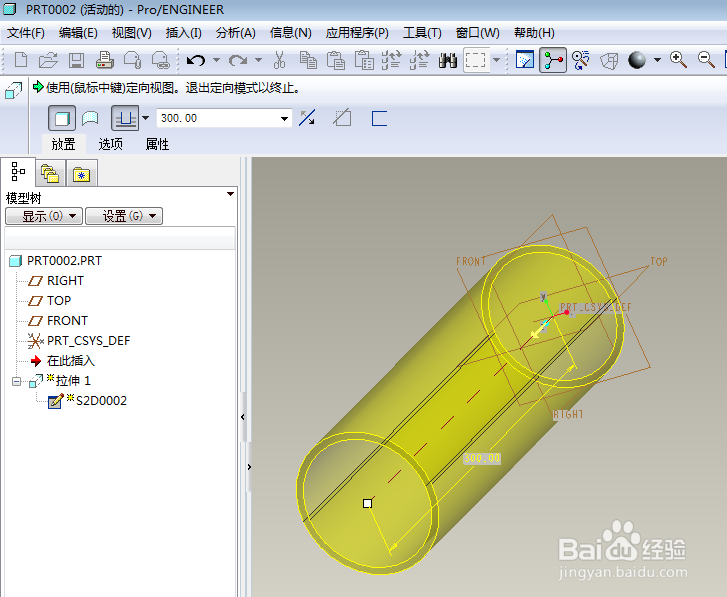

4、如下所示，设置拉伸高度为300，点击√，或者直接回车。
5、如下所示，执行【拉伸——放置——定义——Right面——草绘】，直接进入草绘环境。

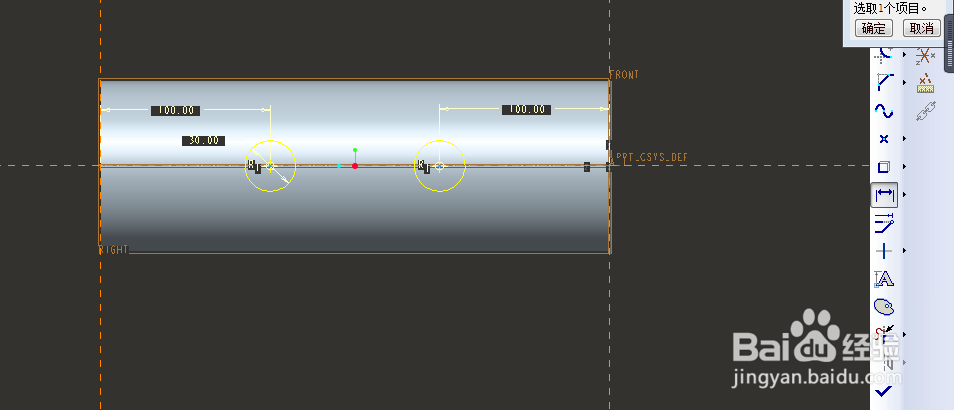

6、如下所示，激活圆命令，画两个直径相等的癣嗡赧箬圆，圆心在横轴上，激活标注命令，圆心距离两边都是100，直径30，点击√，完成并退出草绘。
7、如下图所示，默认的拉伸高度足够了，点击去除材料，点击√，完成并结束拉伸操作。

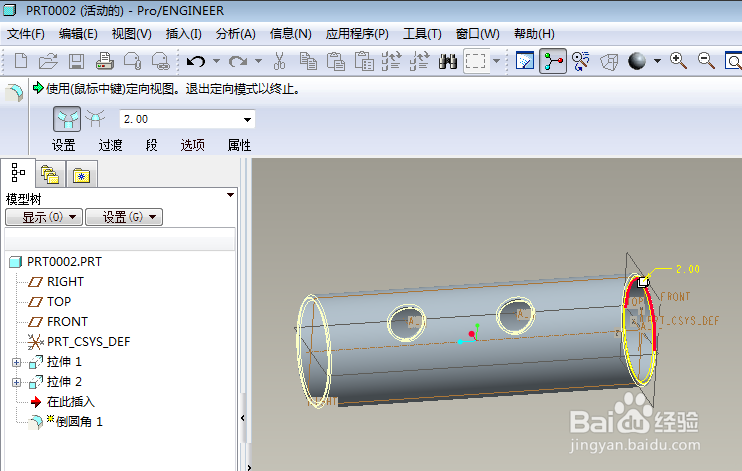

8、如下图所示，点击右边工具栏中的倒圆角命筠沭鱿漆令，设置半径R2，选中实体中所有的实体边线，点击√，完成并退出草绘。
9、如下所示，隐藏所有的基准，、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
