《AutoCAD图形缩放实用工作技巧大全》对AutoCAD在图形缩放方面做了完整解释,具体内容请阅读后面解释。
内容目录:
图形缩放分类
AutoCAD图形视觉缩放功能
AutoCAD图形几何缩放Scale
Scale在塑胶产品放缩水应用
Scale制图中局部放大图应用
AutoCAD缩放应用误区与局限
图形缩放分类
AutoCAD图形视觉缩放功能
滚动鼠标滚轮:往前方滚动为放大;往自己方向滚动为缩小。
激活相关命令图标
第一个为实时缩放,按住所标左键不放,往上拖动放大;往下拖动为缩小视图;第二个图标为窗口缩放,可框选图形,对框选部分放大。
也可以调用菜单栏中的命令，如下图：
ZOOM命令缩放
键盘中键入zoom后Enter,命令行出现下图命令提示:
根据所要缩放的方法,输入提示的命令A(也可是其它)后按Enter(或空格),根据提示操作；ZOOM命令等同于调用菜单栏中的命令。
AutoCAD图形几何缩放Scale

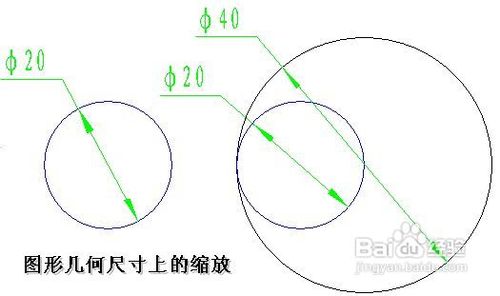

Scale（缩放），快捷键“SC”，SC后图形的实际几个尺寸发生了变化。
使用方法：键入SC后ENTER（或空格），按提示选择图形后，指定缩放基点，命令提示行出现如下信息：
01）直接输入缩放比例，原图大小会被直接缩放；
02）键入“C”后缩放，会在原图复制出一份，并对复制出的图形按指定比例缩放；
03）键入“R”后缩放，会让指定参照比例（参照比例按照你输入的两个数值计算，假设参照数值a=3，参照数值b=6，则参照比例=b/a=2，图形被放大两倍）改变图形大小；
04）“C”与“R”配合使用技巧，先键入“C”后在用“R”，可做按照参照比例的图形复制缩放。
Scale在塑胶产品放缩水应用
SC常用于模具组立图（装配图）2D排位时产品的放缩水率，具体应用流程如下：
复制原图—在复制出的原图上放缩水—写上SC比例（如：SC：1.005，放大1.005倍）—写上塑胶材料名称（“SC：1.005”为ABS的缩水率）—组立图绘制完成后产品图打印两份：产品原图与SC放缩水率的图。
Scale制图中局部放大图应用
在产品设计或机械设计等等设计表达中，对于微小的细节需要做制图表达时，可以用局部放大图来表达，AutoCAD中用到的是SC命令。
注意：SC后标注时，标注样式中的比例并未改变，标注数值还是原来的数值，这时需要采用两个标注样式来标注。
AutoCAD标注样式中比例修改如下图：
AutoCAD缩放应用误区与局限
滚轮的缩放操作效率与便捷无容置疑，但图形缩放并不顺畅，而且操作频繁对眼睛的损害时最大的；滚轮的缩放对于大型设计图形，最好配合其它缩放与视图操作功能来应用，因为大型图档对计算机图形处理要求高，还用滚轮不停缩放会死机或长时间等待的；
SC缩放改变了图形几何尺寸，但标注时需要多一个标注样式，这样增加了设计管理的工作量，CAXA电子图版—机械版中做局部陪视图不需要多个标注样式；SC缩放本人只在AutoCAD中2D用，并没在其环境下3D用过，不知道XYZ多轴缩放是否像其它3D软件一样灵活；
若有错误与不对之处请批评指正，本文原创。
